Elíptico Trapezoidal quadrado triângulo Hexagonal C-forma D de forma não-padrão personalizada Primavera de fio de aço
Em forma de fio de aço (anilha de mola com fio trapezoidal)
Uso:
Este produto é apropriado para a fabricação de arruelas de pressão padrão com fio trapezoidal.
Classificação e código:
Desenho frio: L recozimento: TFlat fundo: fundo de PdArc: Hd
Altura nominal-B; Altura H-trapezoidal; Comprimento L-trapezoidal inferior; D-trapezoidal diagonal; raio de concordância-r;
Coluna: A forma seccional deverão constar do contrato
Propriedades mecânicas
status de entrega | Propriedades mecânicas (marca 65mn) | |
strength,Kgf/(N/mm) elástico | Dureza Brinell HB | |
recozimento | 60~80（588~784） | 157~217 |
Desenho frio | 85~110（833~1078） | 241~310 |
Qualidade de superfície
A superfície do fio de aço deve ser suave e não deve ser quebrada, corroídos, dobrado e oxidado. Os riscos locais e covinhas individuais serão autorizadas a existir onde a profundidade não exceda metade do desvio permissível da dimensão H, superfície de arame de aço recozido permite cor de oxidação.
Camada de descarbonetação
A profundidade da camada descarbonizada total (ferrita + transição camada) de um lado do fio de aço não é superior a 2,0% H e a camada descarbonizada
Forma de entrega

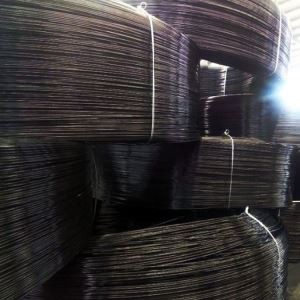

Entregues em forma de bobina
Em forma de fio de aço (anilha de mola com fio trapezoidal)
Tamanho, forma e tolerâncias (arruelas para o fio)
Especificações modelo | Tamanho do fio | |||||||||
b, | H, mm | L, mm | D, mm | A, graus | r, | |||||
Tamanho | Desvio permitido | Tamanho | Desvio permitido | tamanho maior | menor tamanho | ângulo de | Desvio permitido | |||
TD1.0 | 1.0 | 1.01 | -0.10 | 1.05 | -0.10 | 1.39 | 1.31 | 5.0 | -0.5 | 0.25b |
TD1.2 | 1.2 | 1.21 | -0.10 | 1.25 | -0.10 | 1.67 | 1.59 | 5.0 | -0.5 | 0.25b |
TD1.6 | 1.6 | 1.62 | -0.10 | 1.65 | -0.10 | 2.21 | 2.12 | 5.0 | -0.5 | 0.25b |
TD2.0 | 2.0 | 2.02 | -0.10 | 2.10 | -0.10 | 2.80 | 2.71 | 4.5 | -0.5 | 0.25b |
TD2.5 | 2.5 | 2.52 | -0.10 | 2.60 | -0.10 | 3.48 | 3.38 | 4.5 | -0.5 | 0.25b |
TD3.0 | 3.0 | 3.03 | -0.10 | 3.10 | -0.10 | 4.17 | 4.07 | 4.5 | -0.5 | 0.20B |
TD3.5 | 3.5 | 3.53 | -0.12 | 3.65 | -0.12 | 4.88 | 4.77 | 4.5 | -0.5 | 0.20B |
TD4.0 | 4.0 | 4.03 | -0.12 | 4.15 | -0.12 | 5.57 | 5.46 | 4.5 | -0.5 | 0.20B |
TD4.5 | 4.5 | 4.54 | -0.12 | 4.70 | -0.12 | 6.31 | 6.19 | 4.0 | -0.5 | 0.20B |
TD5.0 | 5.0 | 5.04 | -0.12 | 5.20 | -0.12 | 7.00 | 6.88 | 4.0 | -0.5 | 0.20B |
TD6.0 | 6.0 | 6.05 | -0.12 | 6.30 | -0.12 | 8.44 | 8.30 | 4.0 | -0.5 | 0.20B |
TD6.5 | 6.5 | 6.55 | -0.15 | 6.80 | -0.15 | 9.12 | 8.98 | 4.0 | -0.5 | 0.20B |
TD7.0 | 7.0 | 7.06 | -0.15 | 7.40 | -0.15 | 9.88 | 9.73 | 4.0 | -0.5 | 0.18B |
TD8.0 | 8.0 | 8.06 | -0.15 | 8.40 | -0.15 | 11.25 | 11.10 | 4.0 | -0.5 | 0.18B |
TD9.0 | 9.0 | 9.07 | -0.15 | 9.50 | -0.15 | 12.69 | 12.53 | 4.0 | -0.5 | 0.18B |
(Fio de luz da arruela)
Especificações modelo | Tamanho do fio | |||||||||
b, | H, mm | L, mm | D, mm | A, graus | r, | |||||
Tamanho | Desvio permitido | Tamanho | Desvio permitido | tamanho maior | menor tamanho | Ângulo de | Desvio permitido | |||
TD1.0x0.8 | 1.0 | 1.01 | -0.10 | 0.85 | -0.10 | 1.28 | 1.20 | 4 | -0.5 | 0.25b |
TD1.2x0.8 | 1.2 | 1.21 | -0.10 | 0.85 | -0.10 | 1.43 | 1.35 | 4 | -0.5 | 0.25b |
TD1.2x1 | 1.2 | 1.21 | -0.10 | 1.05 | -0.10 | 1.55 | 1.47 | 4 | -0.5 | 0.25b |
TD1.6x1.2 | 1.6 | 1.62 | -0.10 | 1.25 | -0.10 | 1.98 | 1.89 | 4 | -0.5 | 0.25b |
TD2.0x1.6 | 2.0 | 2.02 | -0.10 | 1.65 | -0.10 | 2.54 | 2.45 | 3.5 | -0.5 | 0.25b |
TD2.5x2 | 2.5 | 2.52 | -0.10 | 2.05 | -0.10 | 3.16 | 3.06 | 3.5 | -0.5 | 0.25b |
TD3.5x2.5 | 3.5 | 3.52 | -0.12 | 2.60 | -0.12 | 4.26 | 4.16 | 3.5 | -0.5 | 0.20B |
TD4.0x3.0 | 4.0 | 4.03 | -0.12 | 3.10 | -0.12 | 4.94 | 4.83 | 3.5 | -0.5 | 0.20B |
TD4.5x3.2 | 4.5 | 4.53 | -0.12 | 3.30 | -0.12 | 5.47 | 5.36 | 3 | -0.5 | 0.20B |
TD5.0x3.5 | 5.0 | 5.03 | -0.12 | 3.60 | -0.12 | 6.04 | 5.92 | 3 | -0.5 | 0.20B |
TD5.5x4 | 5.5 | 5.53 | -0.12 | 4.10 | -0.12 | 6.72 | 6.60 | 3 | -0.5 | 0.20B |
TD6.0x4.5 | 6.0 | 6.05 | -0.15 | 4.60 | -0.15 | 7.40 | 7.26 | 3 | -0.5 | 0.20B |
TD6.5x4.8 | 6.5 | 6.55 | -0.15 | 4.90 | -0.15 | 7.97 | 7.83 | 3 | -0.5 | 0.20B |
TD7.0x5.5 | 7.0 | 7.10 | -0.15 | 5.60 | -0.15 | 8.78 | 8.63 | 3 | -0.5 | 0.18B |
Td8.0x6.0 | 8.0 | 8.10 | -0.15 | 6.10 | -0.15 | 9.86 | 9.70 | 3 | -0.5 | 0.18B |
Com larga experiência e expertise, amigo Metal está envolvida no desenvolvimento, fabricação e comercialização de elíptica Praça trapezoidal triângulo hexagonal c-forma d-forma fora do padrão personalizado fio da mola aço ASTM-A230-99, ASTM-A401, EN10270-2, JIS G3561. Como um fabricante profissional, nós agora traz você alta qualidade vários fios de aço fabricados na China que vem em alta resistência, dureza bem e excelente resistência ao desgaste. Congratulamo-nos igualmente com suas ordens personalizadas.
